Защо е важна проверката на вашата термодвойка
Според доклада на NIST за 2024 г. отклоненията в измерването на температурата са причина за 30% от прекъсванията на фабриката и 25% от пропуските в качеството. Пропуснете рутинните проверки и хвърляте заровете-рискове за безопасността, пропуски в съответствие, пропилени пари. Това ръководство обяснява как да откривате проблемите на ранен етап. Това също така обяснява защо термодвойките на Hongtai издържат по-добре, когато са подложени на тест.
Стъпка 1: Визуална проверка-Уловете проблемите, преди да нараснат
Започнете с веднъж-преглед. Очите ви могат да забележат червени знамена по-бързо от всеки инструмент:
Форма на обвивката: Потърсете пукнатини, ръжда или вдлъбнатини. Корозирали обвивки-кажи, 304 неръждаема стомана в киселинни настройки-може да попречи на преноса на топлина с 40%, показват тестовете на ASME.
Разклонител: Открити кръстовища с масло, прах или метални стружки? Това е грешка при четене от 5–10 градуса, която чака да се случи.

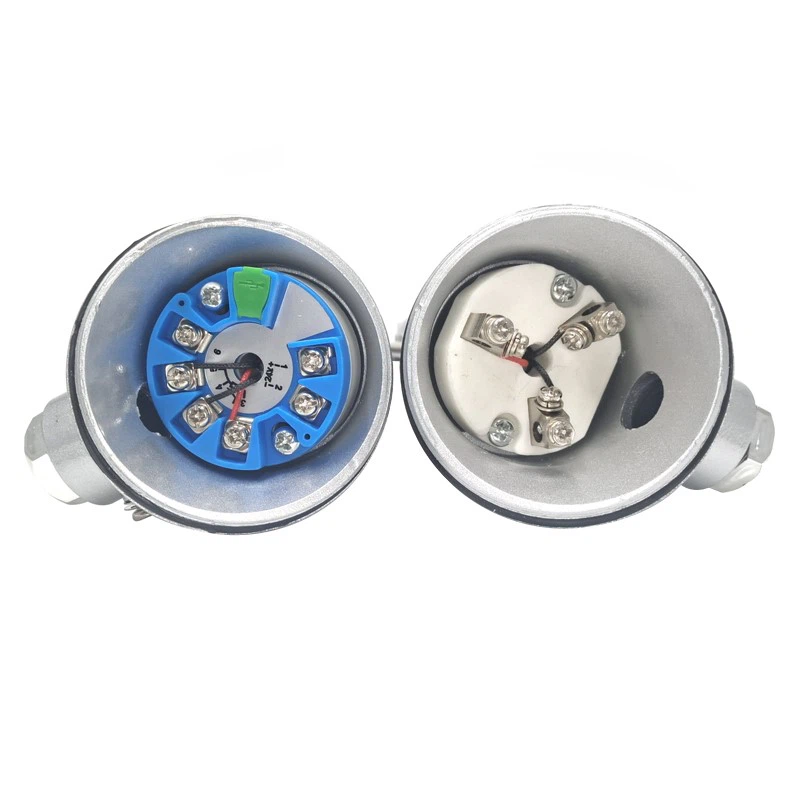

Кабелна бъркотия: Протрити проводници, разхлабени клеми или зеленикаво окисление? Съпротивление над 1Ω означава лоши връзки.
Острието на Хонгтай? Техните термодвойки използват безшевни обвивки от Inconel 600-без слаби заварки като общите модели. Това намалява проникването-на корозия с 90%, така че визуалните проверки могат да продължат по-дълго.
Стъпка 2: Електрически тестове-Проверете сигнала
Вземете мултицет. Тези три теста разделят добрите термодвойки от боклуците:
Проверка на отворена верига: Докоснете сонди към двата проводника. Здравата термодвойка отчита под 1Ω. Безкрайно съпротивление? Прекъсването на проводника-е често срещано явление в нестабилни места като автомобилни двигателни отделения.
Проверка на полярността: Червен проводник=положителен, жълт=отрицателен (индустриален стандарт и етикетите Hongtai са ясни). Обърнете ги и показанията се объркват - 15% от грешните диагнози водят до това, според Control Engineering.
Тест за изолация: Проводник на сонда срещу обвивка. Трябва да отчита над 100 MΩ при 500 V DC. По-ниско? Нахлула е влага, основна причина за нестабилни сигнали (22% от случаите, според IEC 60584-3).
Поправката на Hongtai? По-дебели 0,3 мм ядра от сплав-50% по-здрави от стандартните. По-малко счупване. Техните предварително гофрирани клеми?- Край на объркването на полярността по време на тестовете.
Стъпка 3: Проверка на калибрирането-Уверете се, че е точно
Вземете NIST-проследим термометър. Тест в среден-обхват (напр. 400 градуса за K-тип):
Правила за клас 1: Позволената грешка е ±1,5 градуса (0–400 градуса) или ±0,4% от показанието (400–1260 градуса), съгласно IEC 60584-2.
Дрифт часовник: 5% спад от първоначалното показание? Сплавта се износва. Некалибрирани термодвойки постигат това след 1, 000+ часа при 800 градуса.
Hongtai включва fcerts с всяка единица. Спестява $50–$100 на термодвойка при-проверки от трети страни.
Стъпка 4: Проверка на средата-Съвпадение ли е?
Вашата термодвойка трябва да пасва там, където работи:
Температурни ограничения: Останете в номиналните диапазони (напр. тип K-дръжки -200 градуса до 1260 градуса). Прокарайте миналото? Животът се свива с 20%+, доказват термичните тестове на NIST.
Подходяща атмосфера: Пещите (окислителни) се нуждаят от Inconel. Водородът (редуциращ) се нуждае от тип J или керамика.
Hongtai предлага 12+ опции за обвивка/изолация-316L неръждаема стомана за хранителни инсталации, взривозащитена-за рискови зони. Никой-размер-не пасва на всички.
Често срещани проблеми с термодвойки: Бързи решения
| проблем | причина | Как да проверите | Поправете | Предимство на Hongtai |
|---|---|---|---|---|
| Непостоянни показания | Електрически смущения (VFD) | Проверете сигнала с осцилоскоп | Дръжте кабелите на 30 см от захранването; използвайте екранировка | HT-K-M има медна оплетка-намалява EMI със 75% |
| Ниски показания | Надуто кръстовище или ръждясала обвивка | Визуална проверка + тест за устойчивост | Почистете с изопропил; сменете обвивката | Безшевните обвивки блокират 90% от отпадъците |
| Няма сигнал | Скъсан проводник или разхлабена клема | Тест за отворена верига + проверка на въртящия момент | Сменете проводника; затегнете до 5–8 N·m | По-дебели сърцевини + заключващи шайби=по-малко счупвания |
защоХонгтайПрави проверките по-лесни
По-здрави материали: 99,99% чисти сплави (срещу . 99.5% общи) означават 0,2% по-малко дрейф за 5000 часа при 1000 градуса.
По-интелигентен дизайн: Заземените кръстовища в моделите HT{0}}K издържат до 40% повече вибрации-чудесно за автоматични тестови стендове.
Архивиране: 5 години гаранция (други дават 1–2). Тексаска рафинерия спести $20 000 на повреда с техните 24-часови смени.
Бъдете проактивни
Ежемесечно: Използвайте тест лентите на Hongtai, за да забележите ранна корозия.
Тримесечно: Затегнете клемите. Тествайте изолацията.
Ежегодно: Пълно калибриране. Проследяване на отклонението във времето.
Проверката на термодвойка не трябва да бъде караница. Направете го правилно и ще избегнете престоя. Изберете Hongtai и ще избегнете повече главоболия-тяхната конструкция се справя със злоупотребите, така че проверките ви остават бързи и лесни.
